功能介绍：

一、产品概述
过墙套管，或称柔性止水器，是我公司的一种新型专利产品，它适用于管路穿过墙体时的防水或密封；也适用于有地震设防要求的地区，如管道穿墙处承受震动和管道伸缩变形，或有严密防水要求的构（建）筑物等。该产品自问世以来广泛用于水厂、污水处理厂、电力、医院、供热、冶金、石化等行业。

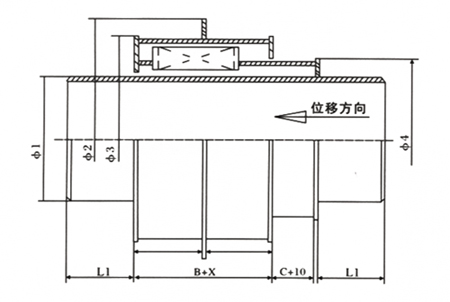

二、结构

说明：

1、图中X值为设计参数量，根据产品的实际由我厂自行确定，一般情况下X=0.
2、图中的位移方向，值管道有温差变化时，相对于墙体的运动方向，没有要求时可不必考虑。

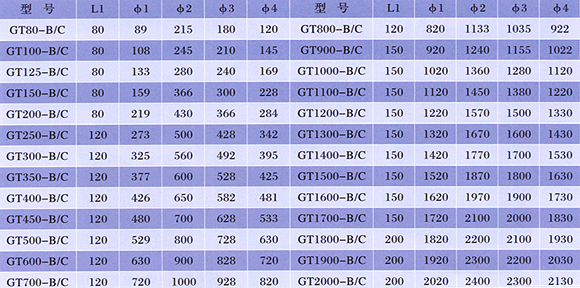

3、订货时按规格型号的要求把墙体宽度、位移量、管路材质写入型号内即可，如有特殊要求（如防腐等），请另注明，并写清流体介质。

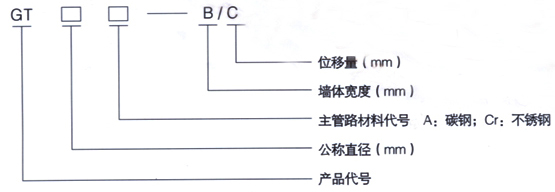

说明：
1、位移量：指管路相对于墙体有位移要求时，能够产生的最大位移量，如没有要求此数值可不写。
2、主管路材料代号：如没有注明：按碳钢（A）处理，有其它要求可另说明。

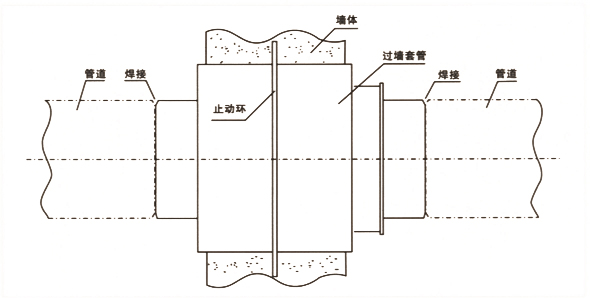

五、安装说明
安装时将过墙管的两端与主管道焊接后，止动环与墙体浇注于一体即可完成安装，也可先浇注再焊接。
示意图如下
